Autocad, rotar el Viewport.

En este tutorial se explica cómo rotar la vista de un Viewport dentro de un Layout en Autocad. Es decir, como ver el proyecto rotado, por ejemplo 90 grados. Sin tener que girarlo esos 90 grados.

En ocasiones es necesario rotar la vista de un Viewport sin tener que rotar el proyecto. Esto puede dar varios dolores de cabeza, pero realmente es algo muy sencillo que explicamos a continuación.

Esto es lo que aprenderás en este tutorial:

Rotar viewport en autocad

Como rotar un Viewport en Autocad.

  1. Primero entramos al layout y damos doble clic al Viewport que queramos rotar.
  2. Estando dentro del Viewport ingresamos el comando MVSETUP.
  3. Nos aparecerá un menú, aquí seleccionamos ALIGN.
  4. Después aparecerá otro menú, seleccionamos la opción de ROTATE VIEW.
  5. Luego nos pedirá un punto de referencia para la rotación, seleccionamos cualquier punto.
  6. Por último nos pide cuantos grados queremos rotar la vista, en este caso escribimos 90.
  7. Con esto veremos la vista del Viewport rotada 90 grados.

Ejemplo.

Para este ejemplo seguiremos los pasos anteriores. Vamos a poner dos Viewport en el Layout, uno no lo modificaremos y el otro lo vamos a rotar 90 grados.

Primero abrimos el Layout e ingresamos al Viewport que queremos rotar (con doble clic).

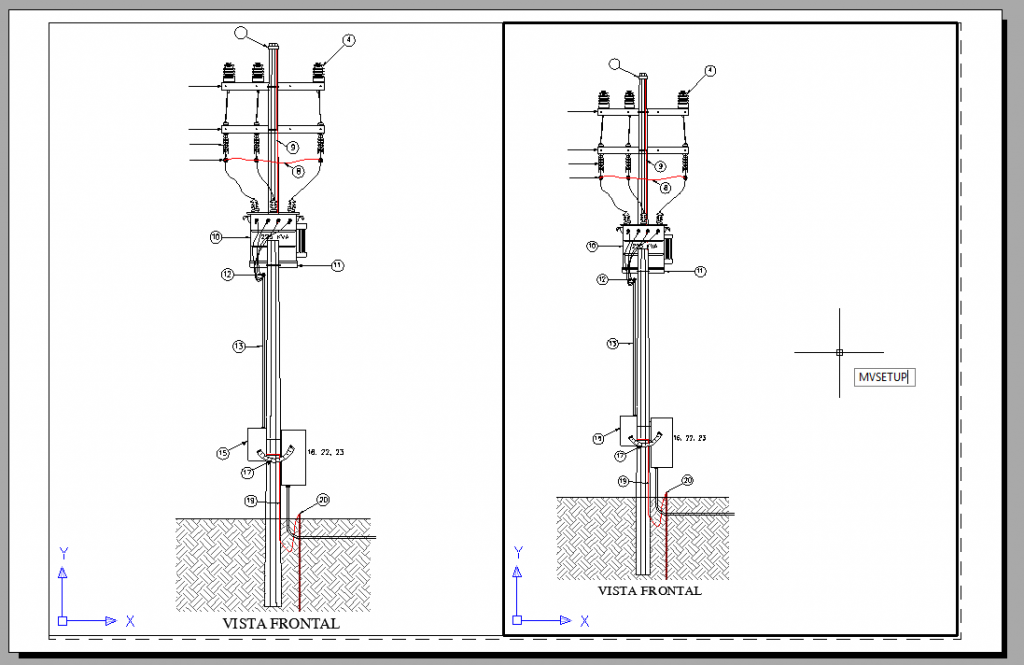

Una vez dentro del Viewport escribimos el comando MVSETUP como se ve a continuación:

Girar viewport en autocad

Después de dar Enter para confirmar el comando, nos aparece un menú con varias opciones. Seleccionamos la opción de ALIGN, como se ve en la siguiente imagen:

Rotar viewport en Autocad

Al presionar Enter se confirma el comando, y nos aparece otro menú. En este nuevo menú seleccionamos la opción de ROTATE VIEW.

Rotar viewport en autocad

Luego nos va a pedir que elijamos un punto del cual basarse para hacer la rotación, podemos seleccionar cualquier lugar del proyecto dando clic.

Y para terminar nos pide que escribamos cuantos grados son los que vamos a rotar la vista. En este caso escribimos 90 y presionamos Enter.

Aparecerá de nuevo el menú, pero ya no seleccionamos nada. Solo presionamos la Tecla Escape (ESC). Para ignorar el menú.

Podremos ver como la vista del Viewport se rotó 90 grados. Como se ve en la siguiente imagen, en la cual movimos un poco el tamaño de los Viewport, para poder mostrar mejor al Viewport que rotamos 90 grados.

Rotar viewport en autocad
