En este mini tutorial se explica cómo editar los nodos usando la herramienta de selección. Se podrá editar un conjunto de nodos seleccionados como fueran algún dibujo normal. Podremos rotar y cambiar el tamaño del conjunto de nodos.
Editar los nodos puede no ser muy cómodo, sobre todo al momento de mantener las relaciones en los lados. O bien al momento de querer rotar un área conformada por varios nodos, o cambiar el tamaño que forman varios nodos.
Pero existe una herramienta en los nodos, que permite editar el conjunto de nodos seleccionados como si fueran un solo objeto.
La herramienta es la siguiente.
Cambiando el tamaño de los nodos seleccionados.

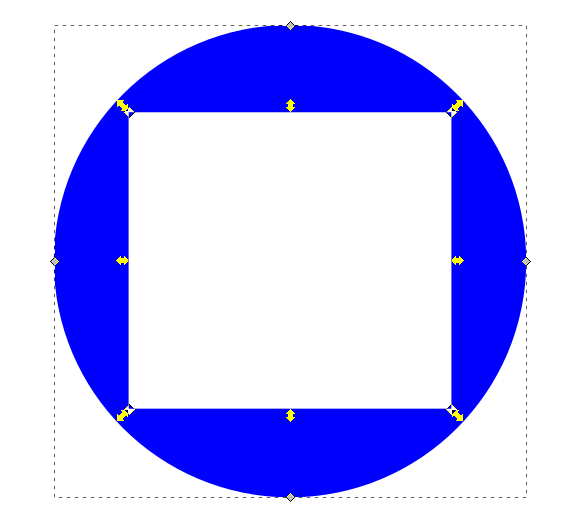

Si tenemos el siguiente dibujo, pero queremos hacer más grande el cuadro de en medio, podemos hacerlo con la herramienta anterior.

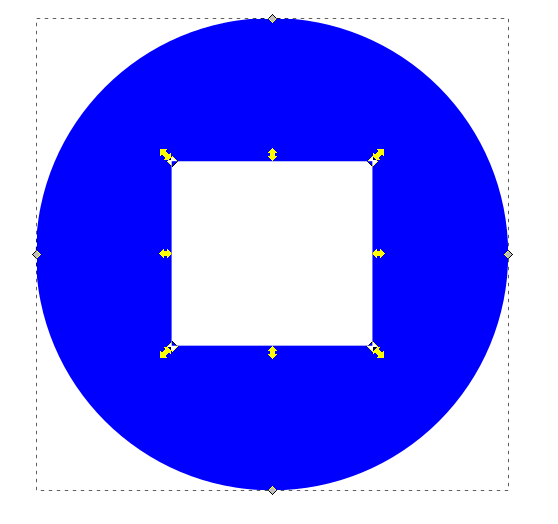

Primero activamos la herramienta antes mencionada. Luego seleccionamos los nodos que queremos editar, en este caso son los nodos del cuadro central.
Como se ve en la imagen anterior, aparecen las flechas como si fuera un objeto. Con estas flechas podemos editar el cuadro del centro como si fuera un objeto.
No será necesario editar nodo por nodo, sino las flechas actuarán sobre el área que encierran los nodos.

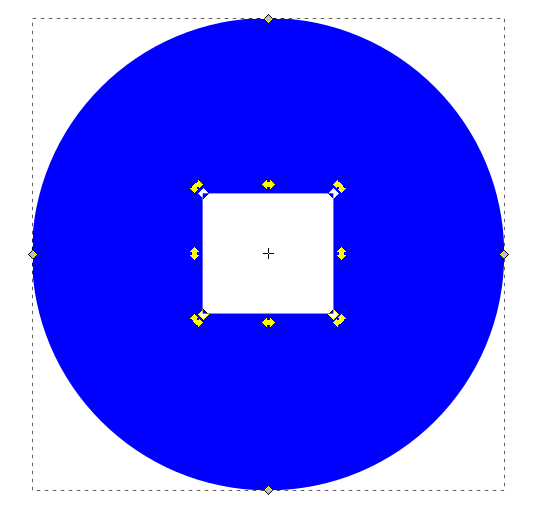

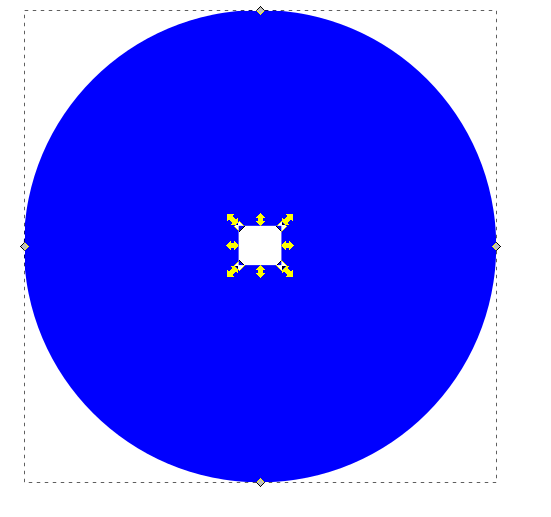

Podemos hacer el cuadrado más pequeño.
O más grande, o editarlo a nuestro antojo. Es como cualquier otro dibujo.
Rotando conjunto de nodos.
Es posible seleccionar un conjunto de nodos, y rotar toda la selección. Usando la herramienta antes mencionada.
Después seleccionando el conjunto de nodos que queremos rotar. Vemos como aparecen las flechas para editar el conjunto de nodos, ya que tenemos seleccionada la herramienta antes mencionada.
Luego damos clic a cualquier nodo, y las flechas cambian y ahora indican la rotación.

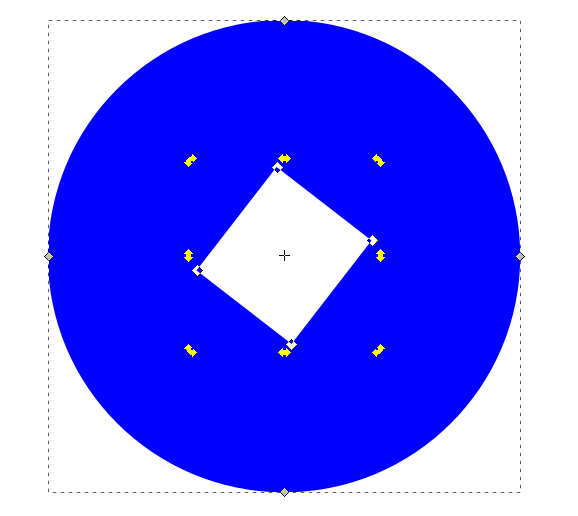

Por ultimo rotamos el conjunto de nodos.
Como se ve en la imagen anterior rotamos solo el área dentro de los nodos seleccionados, es decir, solamente una parte del dibujo.
El cuadro del centro no es otro dibujo, es un mujerona formado por nodos.
Por lo que esta herramienta es muy útil, y nos da la posibilidad para editar nodos como si el conjunto de nodos fueran un objeto.
Puedes probar esta herramienta con diferentes figuras o diferente selección de nodos. Para que entiendas bien el efecto que tiene. Y sobre todo si te puede ser de utilidad o no para tus siguientes proyectos.
Sin duda una muy buena herramienta que tiene Inkscape. Lo malo es que está un poco escondida por lo que no cualquier usuario la conoce.
Puedes explorar las herramientas de un lado para ver su función.
También puedes echar un vistazo a nuestro tutorial sobre la herramienta de editor de nodos de Inkscape, donde explicamos que más puedes hacer con los nodos en Inkscape.
