Instalar DEPRORED en 64 bits, AutoCAD 2009 y 2015.

En este tutorial se explica cómo instalar DEPRORED en Windows 7 64 bits. Ya sea en AutoCAD 2009, o bien versiones superiores como AutoCAD 2015. Puede servir para más versiones de AutoCAD y probablemente para Windows 10.

El problema que tiene DEPRORED es que su instalador no es compatible con 64 bits. Por lo que si tu sistema operativo es de 64 bits. Vas a tener problemas y no podrás instalar DEPRORED con el instalador.

La opción más común es crear una máquina virtual, instalar Windows XP de 32 bits, instalar AutoCAD 2009 de 32 bits, y ya podrás instalar DEPRORED correctamente.

A continuación te explicamos una manera de tener DEPRORED sin usar máquina virtual, en un sistema operativo de 64 bits, debería funcionar para 32 bits también.

1.- Antes de comenzar.

  • Este proceso lo hemos probado con Windows 7, es probable que funcione también para Windows 10. Si te funciona o no en Windows 10, puedes dejar tu comentario para que otros usuarios sepan.
  • Hemos probado en AutoCAD 2009 y AutoCAD 2015. Debería funcionar para otras versiones de AutoCAD.
  • Al final, algunas herramientas no funcionan, como DEPRORED EXPRESS, y otras como copiar postes.
  • Si se digitalizan postes, retenidas, Transformadores, lineas, etc.

1.1- Tener instalado AutoCAD.

El primer paso es tener instalado AutoCAD, puedes conseguir AutoCAD 2009 para 64 bits. O bien la versión de AutoCAD que prefieras.

Hemos probado el procedimiento con AutoCAD 2009 y AutoCAD 2015.

1.2- Descarga DEPRORED.

Hay muchas páginas en Google donde puedes descargar DEPRORED 4.1, o tal vez ya lo tengas descargado.

Te dejamos un link por si quieres descargarlo de aquí.

DESCARGA DEPRORED

2.- Configurando la carpeta DEPRORED.

Ahora si vamos a comenzar a instalar DEPRORED.

Lo primero es copiar la carpeta con los archivos de DEPRORED (“DprCFE16”) y pegarla en Archivos de programa (x86). C:\ Archivos de programa (x86)\DprCFE16

Autocad DEPRORED windows 7
Autocad DEPRORED windows 7

Después ubicamos el archivo en C:\ Archivos de programa (x86)\DprCFE16 (el que acabamos de copiar) y le damos clic derecho, luego seleccionamos Propiedades.

En la ventana que aparece nos vamos a la opción de Seguridad, como se ve en la siguiente imagen:

Autocad DEPRORED permiso carpeta

Ahora presionamos el botón Editar. Y nos aparecerá una ventana, en la que seleccionamos Usuarios y les damos Control Total.

Luego presionamos en Aplicar y después en Aceptar. Ojo que no se nos olvide que primero es Aplicar. Como se muestra a continuación:

Autocad DEPRORED permisos windows 7

Después cerramos todas las pestañas.

Y con esto ya le dimos permiso a la carpeta, y ya la podremos usar en AutoCAD.

3.- Configurando AutoCAD, para usar DEPRORED.

Lo siguiente es configurar el DEPRORED en el AutoCAD.

Así que se abre AutoCAD (la versión que se tenga instalada). Para comenzar a configurar el DEPRORED.

3.1.- Usando el comando APPLOAD.

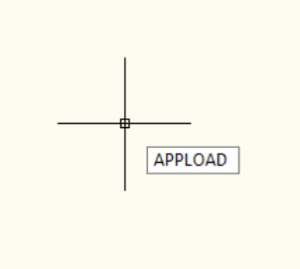

Dentro de AutoCAD, se usa el comando:

Autocad AppLoad DEPRORED

APPLOAD, si AutoCAD está en inglés o español.

Aparecerá una ventana, en la cual ubicamos la opción de Contents y le damos clic, como se ve en la siguiente imagen:

Autocad DEPRORED 64 bits

Al presionar Contents aparece otra ventana, aquí presionamos Add.

Autocad DEPRORED 64 bits

Luego buscamos la carpeta de “DprCFE16” (a la que le dimos permisos anteriormente) en C:\Archivos de programa (x86)\DprCFE16.

Y buscamos el archivo dprcfe.VLX

Autocad DEPRORED 64 bits windows 7

Presionamos en el botón ADD. Y veremos como ya agrego ese archivo.

Autocad DEPRORED Windows 7

Damos clic en Close y cerramos todas las ventanas que teníamos abiertas.

3.2.- Usando el comando OPTIONS.

El siguiente paso es escribir el comando:

OPTIONS, si AutoCAD esta en inglés.

OPCIONES, si AutoCAD esta en español.

Autocad DEPRORED options

En la ventana que aparece, nos ubicamos en la pestaña de Files (Archivos), en la opción de Support File Search Path (Ruta de búsqueda de archivo de soporte).

Y presionamos el botón de Add, como se ve a continuación:

Autocad DEPRORED 64 bits windows 7

Aquí nos aparecerá un nuevo elemento en la lista.

Autocad DEPRORED

Presionamos el botón Browse (Examinar). Y nos aparece otra ventana. En la cual buscamos la ubicación de nuestro archivo C:\Archivos de programa (x86)\DprCFE16.

Autocad DEPRORED

Presionamos en Aceptar para agregar esa carpeta, podemos ver si se agregó correctamente si aparece el path en la lista.

Luego presionamos Aplicar y después OK o Aceptar.

Autocad DEPRORED

3.3.- Configurando el Menú de DEPRORED.

Lo último que hay que hacer es configurar el Menú de DEPRORED. Para esto usamos el comando:

MENULOAD, si AutoCAD esta en inglés.

CARGARMENU, si AutoCAD esta en español.

Autocad DEPRORED menuload

Nos debe aparecer una ventana como la que mostramos en la siguiente imagen.

Autocad DEPRORED menu

En esta ventana presionamos Browse (Examinar). Y aquí buscamos el menú en la ruta:

C:\Archivos de programa (x86)\DprCFE16\Menu\Default

Tal vez la ruta pueda ser distinta, según el DEPRORED que hayas descargado.

NOTA: En el caso del DEPRORED que dejamos en esta página, el menú que funciona está en la carpeta Menu/ Default. Hay otras carpetas en Menu/… donde hay otros menús, pero con esas se muestra un signo de interrogación en los elementos de DEPRORED.

Lo importante es encontrar un archivo que se pueda cargar en esta opción, con terminación .cui. En nuestro caso es DeproRED_4_0_0.cui

Una vez que encontramos el archivo, lo agregamos.

Luego en la ventana presionamos Load (Cargar). Para cargar ese archivo.

Autocad DEPRORED

En seguida cerramos la ventana.

Por último cerramos AutoCAD y lo volvemos a abrir.

4.- Resultado del tutorial.

Al abrir AutoCAD podemos ver que ya están los menús de DEPRORED. Y en el botón con el símbolo de AutoCAD, nos aparece la opción de DeproRED 4.1.

Autocad DEPRORED 64 bits

Por ejemplo, al digitalizar un poste, vemos como ya nos aparecen las propiedades que tendrá el poste.

En la siguiente imagen, ya ordenamos las opciones de DEPRORED y se agrega un poste, mostrando sus características a editar.

Ejemplo en Windows 7 de 64 bits, en AutoCAD 2009.

Autocad 2009 DEPRORED Windows 7

Ejemplo en Windows 7 de 64 bits, AutoCAD 2015

Autocad 2015 DEPRORED Windows 7
